AI çipi haberlerini okurken benim de aklıma önce işlemci geliyor. Daha büyük model çalıştıran, daha hızlı hesap yapan bir parça. Infineon'un Avusturya yatırımı ise başka bir işle ilgili: O hesabı yapan makineye elektriği nasıl ulaştıracağız?

Bloomberg'in 27 Ekim 2026 tarihli haberine göre şirket, Villach tesisini genişletmek için sekiz yılda 1,1 milyar euro harcamayı planlıyor. Konu 300 mm wafer üzerinde GaN güç çipi üretimi. Yüksek hacimli üretimin 2027 sonunda başlaması, genişlemenin 2034'e kadar sürmesi bekleniyor. Yani bugün tamamlanmış yeni bir fabrika ya da piyasaya çıkmış bir AI işlemcisi haberi değil.

Meraklı Rakun'da bu kez yatırımın büyüklüğünden çok, üretilmek istenen parçayı anlamak istiyorum.

GaN çip ne işe yarar?

GaN, gallium nitride adlı yarı iletken malzemenin kısaltması. Buradaki çipler bir dil modelinin cevabını hesaplamıyor; elektrik gücünü dönüştüren devrelerde çalışıyor. Infineon'un teknik duyurusunda kullanım alanları arasında AI sistemlerinin güç kaynakları, şarj adaptörleri, güneş enerjisi inverter'ları ve motor kontrolü sayılıyor.

Ben bunu adaptör üzerinden düşünmeyi daha kolay buluyorum. Prizden gelen elektrik, cihazın kullanabileceği hale dönüştürülmek zorunda. Bu işlem kayıpsız değil. Evertiq'in yatırım haberinde anlattığı gibi, GaN güç bileşenleri uygun tasarımlarda silikona göre daha verimli anahtarlama ve güç dönüşümüne imkân veriyor. Amaç elektriğin daha azını bu aşamada kaybetmek ve daha küçük sistemler kurabilmek.

Burada benim için önemli ayrım şu: Daha verimli güç kaynağı ile daha az elektrik tüketen bütün bir veri merkezi aynı iddia değil. İlkini konuşurken hangi parçanın, hangi koşulda karşılaştırıldığını sorabilirim. İkincisi için makinelerin sayısını ve ne kadar çalıştığını da bilmem gerekir.

300 mm wafer neden haber oluyor?

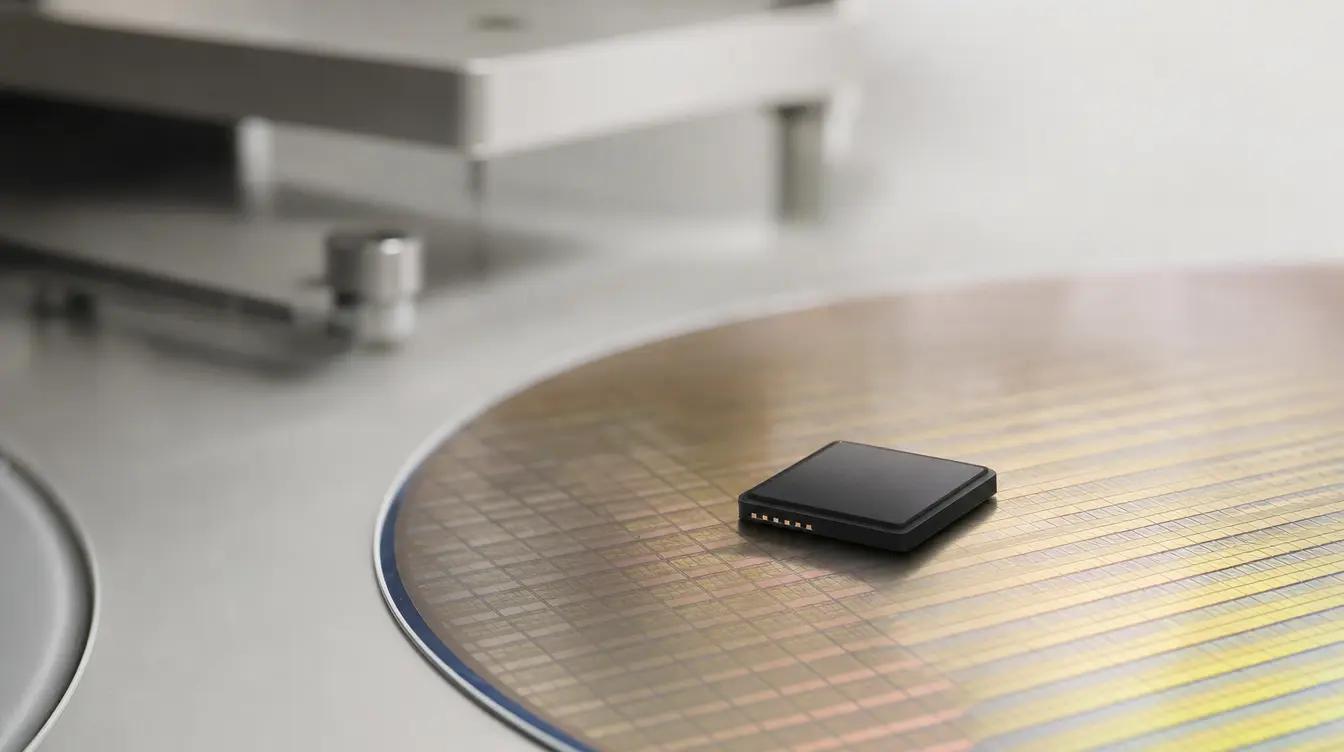

Wafer, çiplerin üzerinde üretildiği ince, yuvarlak plaka. 300 mm burada plakanın çapı. Tek bir çipin boyutu değil, üretimin yapıldığı yüzeyin ölçüsü.

Infineon, Eylül 2024'teki duyurusunda 300 mm wafer başına 200 mm'ye göre 2,3 kat daha fazla çip elde edilebildiğini söylüyor. Aynı duyuruda mevcut 300 mm silikon üretim ekipmanından yararlanılabilmesini de maliyet açısından önemli bir avantaj olarak anlatıyor.

Bunu okuyunca benim aklıma hemen ucuz adaptör gelmiyor. Bir plakaya daha çok çip sığdırmak üretim açısından iyi haber; bitmiş ürünün mağaza fiyatı ise başka bir hesap. Paketleme, devrenin geri kalanı ve üreticinin fiyat kararı da var. O yüzden 2,3 kat ifadesini gördüğümde bunu fiyat indirimi gibi okumuyorum. Kaynağın söylediği şey wafer başına çip sayısı.

Bir tarih ayrıntısı da önemli. 2024'te teknoloji duyurulmuştu. Bugünkü haberde ise o teknolojinin yüksek hacimli üretimine ayrılan yatırım ve takvim var. İkisini aynı aşamaymış gibi anlatınca aradaki fabrika işi görünmez oluyor.

AI veri merkezinin neresinde kullanılıyor?

Bugünkü Bloomberg haberi, hedeflenen talebi AI veri merkezleri, elektrikli araçlar ve robotikle ilişkilendiriyor. Ortak konu hesaplama yapmak değil, gücü dönüştürmek.

Bence haberin ilginç kısmı da burada. AI deyince yalnızca işlemciyi konuşursam onu çalıştıran sistemi eksik okuyorum. Öte yandan güç elektroniğindeki her ilerlemeyi de AI'nın enerji sorununu çözen buluş diye sunmak istemiyorum. Infineon'un yatırım haberi tek başına böyle bir sonucu göstermiyor.

Bundan sonra neyi takip edeceğim?

Benim ilk bakacağım şey 2027 sonu üretim hedefinin gerçekleşip gerçekleşmediği. Ardından hangi ürünlerde kullanıldığını ve verimlilik karşılaştırmasının tam olarak neyi ölçtüğünü takip etmek istiyorum. Haberdeki yatırım tutarı, gelecekteki bir cihazın daha serin ya da daha ucuz olacağını söylemem için yeterli değil.

Bugün bir şarj adaptörü almam gerekse yalnızca GaN yazısına bakmam. Cihazımın istediği çıkış gücünü, desteklenen şarj standardını ve güvenilir güvenlik testlerini ararım. Bu yatırım haberini ise elimdeki adaptörü değiştirme gerekçesi olarak değil, güç elektroniğinin üretim tarafında atılan bir adım olarak okurum.
